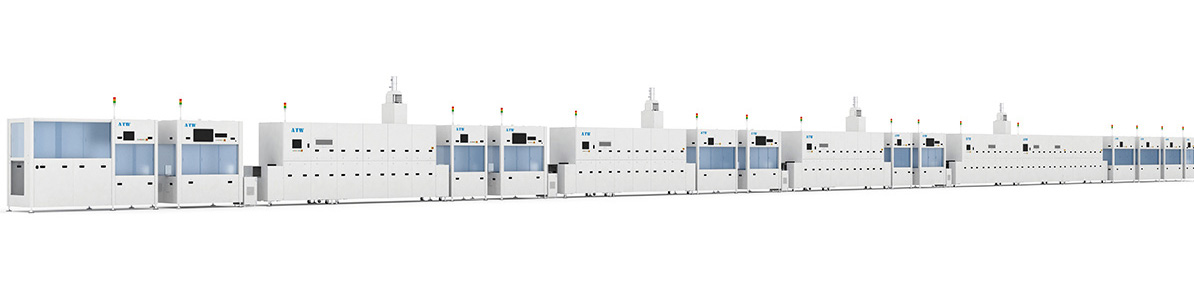

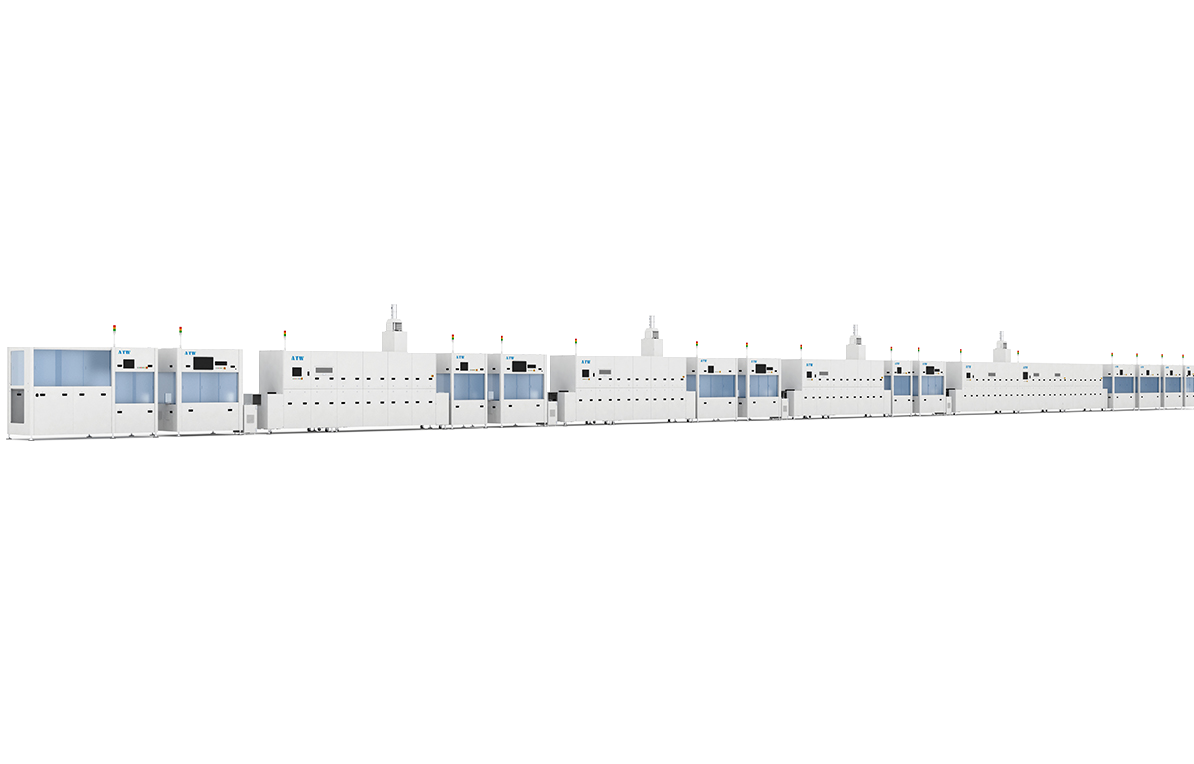

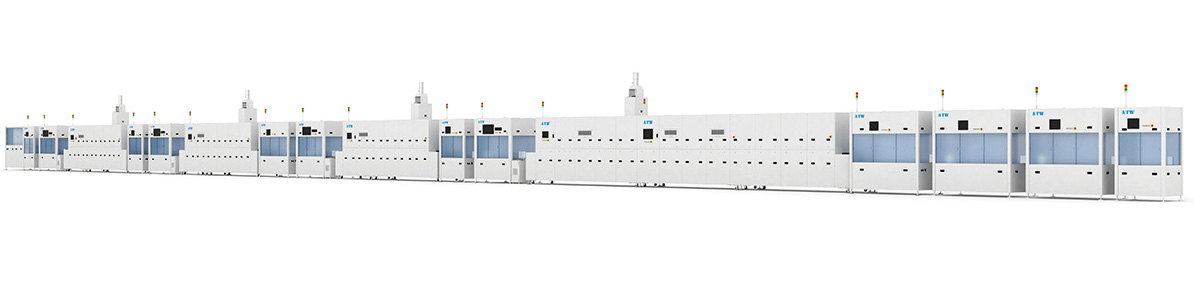

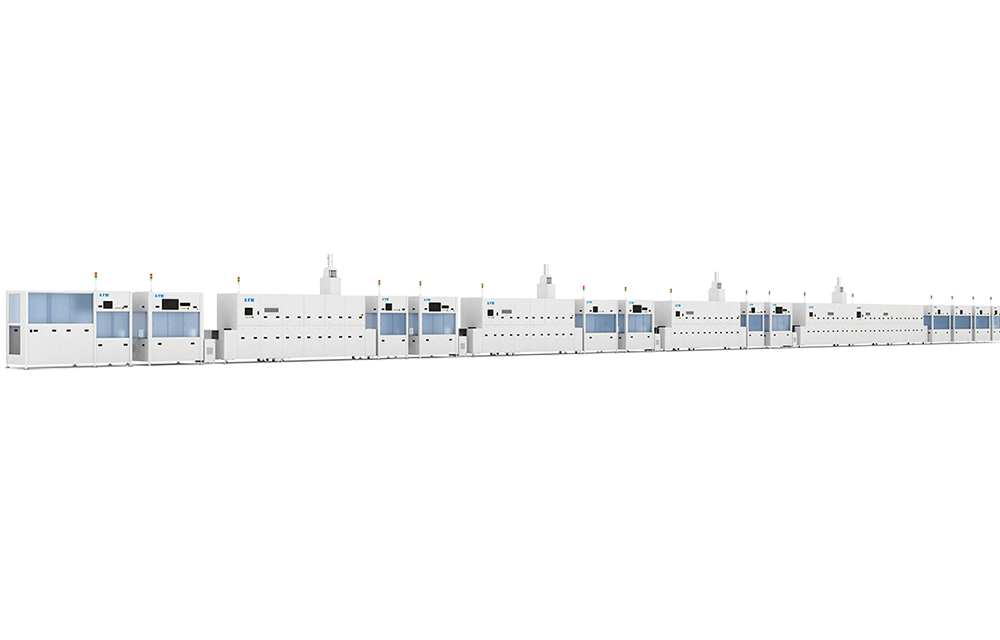

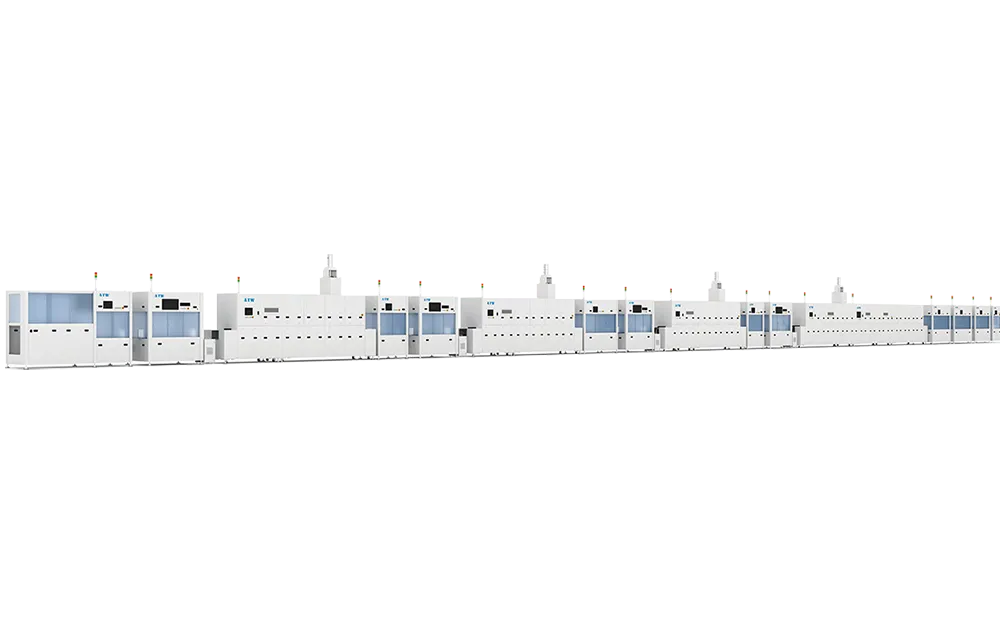

PV Hücre Ekran Baskı Hattı

Bu modern baskı hattı tamamen otomatiktir ve genellikle yükleme, tamponlama, hizalama, çok geçişli baskı (ön tarafta iki ve arka tarafta iki geçiş), görsel denetim, sıralama ve boşaltma modülleri de dahil olmak üzere birden fazla istasyonu entegre eder. Temel bileşenleri arasında yüksek rijitliğe sahip baskı platformları, mikron düzeyinde hassasiyete sahip CCD tabanlı hizalama sistemleri, servo tahrikli sıyırıcı üniteleri, otomatik macun besleme sistemleri ve akıllı bir proses kontrol sistemi bulunur. Hat, SMBB (Süper Çoklu Bara), 0BB (Sıfır Bara) ve ince çizgi baskısı (çizgi genişliği ≤25 μm) gibi gelişmiş teknolojileri destekler.

Teknolojik Avantajlar

Ultra yüksek baskı doğruluğu ve tekrarlanabilirliği (doğruluk ≤±6 μm, 20–30 μm'ye kadar çizgi genişliği kontrol özelliği), yüksek kapasite ve esnek üretim (4800–5200 adet/saat) ve verim güvencesi sağlayan akıllı çalışma (yapay zeka destekli AOI entegrasyonu).

Temel Parametreler

182 mm (M10) ile 210 mm (G12) arası piller için uygundur.
Dikdörtgen hücreleri ve yarım kesilmiş hücreleri destekler.
Hücre kalınlığı: 100–180 μm (80 μm'ye kadar özelleştirilebilir)
Baskı geçişleri: Ön tarafta 2 (parmaklar + bara hatları) ve arka tarafta 2 (parmaklar + bara hatları)
Baskı hassasiyeti: ≤±6 μm; çizgi genişliği homojenliği: ±2 μm
Minimum çizgi genişliği: 20–25 μm (macun ve plakaya bağlı olarak)
Kapasite: 4800–5200 adet/saat (182 mm)

Tüm baskı sürecini kapsayan tek bir satır

Serigrafi baskı hattı, baskı, kurutma, fırınlama, tavlama, ayıklama ve kontrol işlemlerini içerir.

Süper kısa döngü süresi

Yüksek hızlı lineer motorun kullanımı, dört platformun dönüşümlü hareketi ve kendi geliştirdiğimiz kapalı devre kontrol sistemi sayesinde hücre taşıma süresi azaltılabilir ve son derece kısa çevrim süresi elde edilebilir.
Yüksek hassasiyet

Kendi geliştirdiğimiz görsel tanıma ve algoritmaları birleştiren ayrı hareket kontrolü, yüksek hassasiyetli baskıyı mümkün kılıyor.
Güçlü genişletilebilirlik

182-230 tam veya yarı kesilmiş hücreyi destekler; belirli bir modülü değiştirerek kolay ve hızlı geçiş sağlar, makinenin kullanım ömrünü uzatır.

0,7s@182*182 Hücre
